極細合金線

二芯平行リード線

二芯平行リード線

2本のエナメル電線を平行に接着させた電子部品用リード線です。

細径(φ0.06mm~0.3mm)のエナメル電線で、電子機器内部での配線性に優れます。長尺品のため長い経路の配線も可能です。
主にサーミスタなどの電子部品のリード線として、医療機器・産業機器・自動車・通信機器など幅広い分野に提供しています。



導体 金属
導体線径 (細線)0.06mm~0.30mm
加工種類
  • 二芯平行リード線
  • 三芯平行リード線

特長

  • 2本のエナメル電線が平行に接着
  • 2本のエナメル電線は裂くことが可能(裂いてもエナメル皮膜は損傷しない)
  • エナメル皮膜は剥離せずに直接はんだ付け加工が可能
  • 金属導体およびエナメル皮膜の材質はカスタム対応可能
  • エナメル皮膜は着色可能(2本の色分けも可能)
  • 三芯平行リード線も対応可能

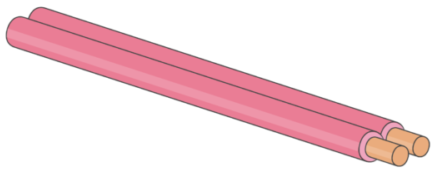

二芯平行リード線の特長

用途

  • サーミスタ用リード線
  • センサ部品用リード線
  • 機器内配線材

サーミスタイメージ

サーミスタイメージ

構造(断面構造)

導体線径:φ0.06mm~0.30mm

導体線径:φ0.06mm~0.30mm
