マイクロウェーブ用同軸ケーブルアセンブリ 標準仕様

DC～145GHzまでのマイクロウェーブ帯域で使用可能な同軸ケーブルアセンブリです。※ TCF107、TCF119アセンブリは高柔軟アーマー補強タイプが標準仕様です。

特長

・柔軟性に富んだ、広帯域でご使用いただけるケーブルアセンブリです。
・温度変化や曲げに対して位相安定性が優れています。
・繰り返し脱着可能な精密コネクタを採用しています。
・ご指定の長さで1本から短納期で対応します。位相調整もご要望にお応えします。

用途

高周波機器内外配線、計測器用リード線など

構造

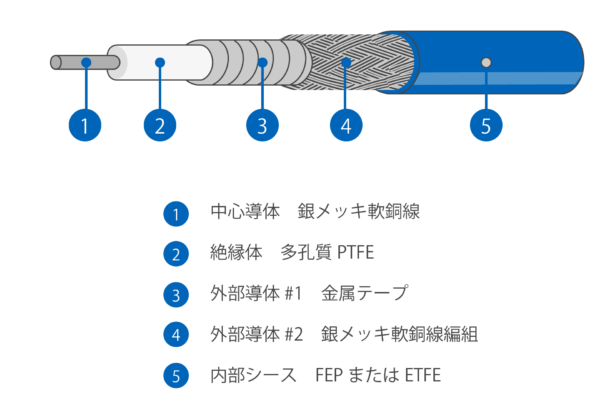

ケーブル構造

アセンブリ外観

コネクタ･ケーブル組み合わせ表

				ケーブルタイプ
				非補強タイプ					SJ （ソフトジャケット） タイプ
		中心導体		単線					単線
		コネクタ記号		500	358	280	219	128	500SJ	358SJ



コネクタタイプ	18GHz	N-P	D	○	○				△	○
		N-J	E	○	○				△	○
		N-LP	DL	○	○				△	○
		N-LJ	EL	○	○				△	○
	20GHz	SMA-P	A	○	○		○	※○ ～10GHz	△	○
		SMA-J	B	○	○			※○ ～10GHz	△	○
	26.5GHz	3.5-P	F	○	○				△	○
		3.5-J	G	○	○				△	○
		3.5-LP	FL		○					○
		3.5-LJ	GL		○					○
	40GHz	2.92-P	K		○	○	○	○		○
		2.92-J	M		○	○	○	○		○
		2.92-LP	KL		○	○	○			○
		2.92-LJ	ML		○	○	○			○
		SMP-J	SMP					○
	44GHz	2.92-P	K44G			○
		2.92-J	M44G			○
		2.92-LP	KL44G			○
		2.92-LJ	ML44G			○
	50GHz	2.4-P	Q			○	○
		2.4-J	R			○	○
		2.4-LP	QL			○	○
		2.4-LJ	RL			○	○
	65GHz	SMPM-J	SMPM				○
	67GHz	1.85-P	T				○	○
		1.85-J	U				○	○
		1.85-LP	TL				○
		1.85-LJ	UL				○
	70GHz	1.85-P	T70G				○
		1.85-J	U70G				○
		1.85-LP	TL70G				○
		1.85-LJ	UL70G				○
	110GHz	1.0-P	X					○
		1.0-J	Y					○
		1.0-ＬP	XＬ					○
		1.0-ＬJ	YＬ					○
	120GHz	1.0-P	X120G
		1.0-J	Y120G
		1.0-ＬP	XL120G
		1.0-ＬJ	YL120G
	125GHz	0.8-P	ZP
		1.0-J	1.0J
	145GHz	0.8-P	ZP
		0.8-J	ZJ
ケーブル適用可能最大長（m）				50	21	16	9	0.7	3	3
ケーブル標準最大長（m）				20	21	5	2	0.3	3	3

ケーブル標準最大長（m）を超える長さのアセンブリについては都度弊社営業までご相談ください。

△は開発中の物です、弊社営業までご相談ください。
